Extreme Nocken
www.gaenssle.de
Ein Einblick in die Praxis und die vielfältigen Möglichkeiten der Nockenberechnung
Beispiel 1
In Zeiten von
Verknappung und Verteuerung von Rohstoffen gewinnt die Konstruktion von Nocken
unter Aspekten der Energieeinsparung zunehmend an Bedeutung.
Die optimale Steuerung des Gaswechsels ist unabdingbare Voraussetzung für
bestmögliche Ausnutzung des Kraftstoffs.
So heizt z. B. die Abwärme eines Gas betriebenen Blockheizkraftwerks mit einer von uns
berechneten Nockenwelle eine Schule.
Ursprünglich wurde der Motor dieses Blockheizkraftwerks für einen LKW mit bis zu 4.500 U/min konstruiert.
Als Antrieb dieses Blockheizkraftwerks sollte er nun bei konstant 1.500 U/min
Tag und Nacht maximale Energieausbeute liefern.
Daher wurde der Ventiltrieb und die Nockenform mit KnockSoft neu berechnet.
Die schweren Ventile des 440 KW Aggregats werden jetzt in kürzestmöglichen Zeiträumen geöffnet und geschlossen.
So werden pro Jahr rund 30.000 m³ Gas gespart und eine entsprechende Menge
an CO2.
Die Mitarbeit an
wissenschaftlichen Projekten führt auch zu außergewöhnlichen Ergebnissen.

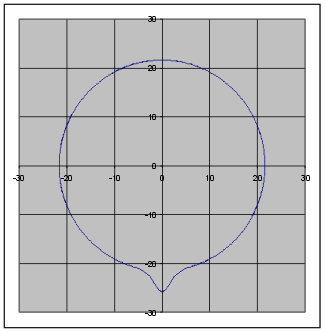

So entstanden die unten abgebildeten ungewöhnlichen Nockenformen
Mit diesen Nockenformen wir versucht, einen Stirling - Motor als Teil eines
Verbrennungsmotors zu betreiben.
Beispiel 2 Der Nocken eines Stirling Motors
|
Beispiel 3 Ein Zweitakt Nocken
|
